一、?產品介紹

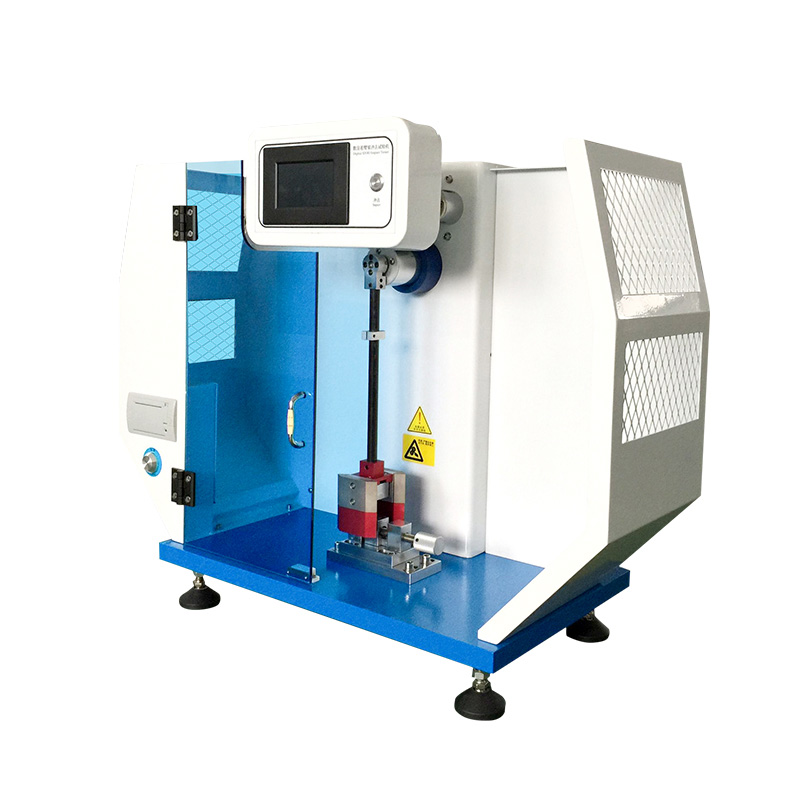

懸臂梁沖擊試驗機用于測定塑料、增強尼龍、玻璃鋼、陶瓷、鑄石、塑料電器、絕緣材料等非金屬材料的沖擊韌性。擺錘沖擊試驗機是科研單位、大專院校、非金屬材料生產廠家進行質量檢驗的常用設備，該機是一種結構簡單，操作方便，測試精度高的儀器，數顯沖擊試驗機采用高精度編碼器技術，具有精度高、穩定性好和測量范圍大等特點，數字化測量顯示沖擊強度及平均值，能量損失自動修正，打印試驗報告等功能。
二、?產品特點
- 高精度智能控制器，并配備液晶顯示器，能直觀，準確的讀取數據
- 國內首家使用碳纖維擺桿（已申請專利），在沖擊方向上，提高材料的剛性，及將沖擊質量最大集中在擺錘的質心上，真正做到無震動沖擊試驗，且使用壽命增長。
- 采用進口高分辨率的數字編碼器，角度測試精度更高更穩定
- 符合空氣動力學原理的沖擊錘和進口滾珠軸承，極大的減少了機械帶來的摩擦損耗
- 自動計算最終結果，試驗數據可保存12組數據且求平均值
- IZOD沖擊試驗機可選擇中英文操作界面，測試結果可選擇J/m,KJ/㎡，kg-cm/cm,ft-ib/in等單位
- 內置微型打印機打印測試數據
三、?執行標準
- ISO180—2000《塑料—硬質材料懸臂梁沖擊強度的測定》
- GB/T1843—2008《硬質塑料懸臂梁沖擊試驗方法》
- JB/T8761—1998《塑料懸臂梁沖擊試驗機》
- ASTM D256-2010《測定塑料IZOD擺錘沖擊強度的試驗方法》
四、?產品參數
| 型號 | QL-XBL5.5A |
| 顯示方式 | 彩色觸摸屏（中英文） |
| 角度傳感器 | 原裝進口歐姆龍編碼器，精度到0.01° |
| 能量顯示精度 | 0.01J |
| 沖擊速度 | 3.5m/s |
| 擺錘能量 | （5.5D）2.75J、5.5J
|
| 擺錘揚角 | 150° |
| 擺錘中心至沖擊刀刃距離 | 335mm |
| 沖擊刀刃至鉗口上平面距離 | 22mm |
| 刀刃圓角半徑 | R=0.8±0.2mm |
| 刀刃前角 | 5° |
| 刀刃后角 | 10° |
| 外形尺寸 | 360x240x680mm |
| 機臺重量 | 85kg |
| 試樣類型及尺寸 （長×寬×厚）mm3
| ISO180-2000或GB/T 1843-2008： 1型試樣：80×10×4 2型試樣：63.5×12.7×6.4 3型試樣：63.5×12.7×3.2
|
| 工作環境及條件 | 室溫控制范圍：10℃～35℃ ?相對濕度≤80% 周圍環境中無震動，無腐蝕性介質，無強電磁干擾
|
| 電源電壓 | AC220V±10%?? 50HZ
|
擺錘自由擺動時的能量損失的相對誤差
| ????試驗方法 | 擺錘沖擊能量（J） | 允許最大摩擦損失（J） |
| 懸臂梁 | 2.75 | 0.02 |
| 5.5 | 0.03 | |
| 11 | 0.05 |
擺錘力矩
| 懸臂梁 | |
| 沖擊能量（J） | 擺錘力矩（N·m） |
| 2.75 | 1.47372 |
| 5.5 | 2.9474 |
| 11 | 5.8949 |
| 22 | 11.7897 |
如果擺錘標稱能量值不在上表之列，請用戶按如下公式自行計算
MN = EN/[1+sin(π/3)]≌0.535898EN
式中： ??????MN：擺錘力矩（N·m）
EN：擺錘標稱能量（J）
五、?產品清單
| 類 目 | ?名 ???稱 | 數量 | 單位 | ?備注 |
| 主 機 | 沖擊試驗機 | 1 | 臺 | |
| 附 件 箱
| 1J沖擊擺 | 1 | 把 | XBL-5.5D
|
| 2.75J沖擊砝碼 | 1 | ??對 | ||
| 5.5J沖擊砝碼 | 1 | 對 | ||
| 對中樣板 | 1 | 件 | ||
| 搬手 | 1 | 套 | ||
| 打印機 | 1 | 臺 | 組合在機臺 | |
| 打印紙 | 2 | 卷 |
?
